信捷PLC 如何Q42 怎样清空趋势图、表格等的数据?
1、时间曲线图
若时间曲线图的历史数据保存地址是PFW256,如图:
清空方法:

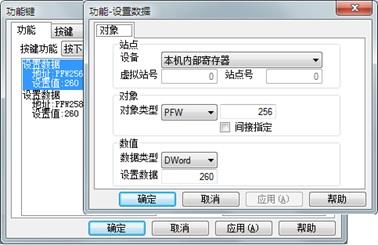

(1)放置一个功能键,添加两个“设置数据”功能;
(2)将PFW256(Dword)和PFW258(Dword)设置为260即可(公式为PFWm =m+4,PFW(m+2)=m+4,PFWm为历史数据保存首地址)。
2、数据表格的清空
参考1中“时间曲线”的清空方法。
3、实时趋势图/XY趋势图的清空
参考1中“时间曲线”的清空方法。
实时趋势图和XY趋势图需要使用数据清空功能,保存地址请不要使用自动分配和自动保存,固定保存地址方能支持数据的清空,可参考1中“时间曲线”的清空方法。
4、历史趋势图/历史事件显示的清空
(1)点击“数据移动按钮”,放置在当前编辑画面;
(2)在历史事件、趋势图的曲线类型中,选择“清空记录”按键动作即可。
5、XY折线图的清空
操作如4中历史趋势图等的清空方式,在“数据移动按钮”中,选择XY折线图中的“清空”操作。
注意:在使用“数据移动按钮”时,1个画面内只可涉及1个数据移动按钮对象,例如画面内选择的“数据移动按钮”属性为“翻页”操作,那么它所针对的对象只可为一项,也就是说当出现了“历史趋势图”时,不可出现“历史事件”或其它“数据移动按钮”的操作对象。
