信捷触摸屏--一机多屏怎样使用？

信捷触摸屏--一机多屏怎样使用？

TP/TH/TG/TE/TN系列人机界面支持一机多屏，即多个人机界面控制一个目标设备，适用于分布式构架结构，远程监控或者多个监控的场合。在此结构中，人机界面依照通讯结构的不同可分为多机主模式和多机从模式。处于多机主模式的人机界面直接与目标通讯设备相连接，其它人机界面为多机从模式，以RS485方式相互连接，并拥有其独立站号。

其结构图如下所示：

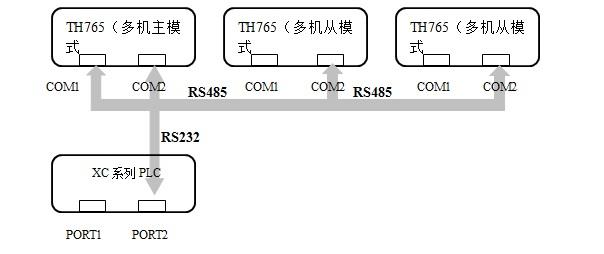

下面将通过一个案例来说明整个系统的设置及应用过程，在本例中，使用3个人机界面同时对1个目标PLC进行通讯，其中1个人机界面处于多机主模式，其它为多机从模式，其硬件连接方式如下所示：

1、多机主模式设置

单击“文件/系统设置/设备”，设备模式设置为“多机主模式”，PLC口选择主人机界面连接的通讯设备的协议，下载口站点号设置为所连所有从人机界面的站号，站号之间以“,”（英文输入方式下输入逗号）隔开，本例从人机界面站号分别为1、2，设置如下图所示：

2、多机从模式1设置

单击“文件/系统设置/设备”，设备模式设置为“多机从模式”，PLC口设置为所连从人机界面的站号，通讯参数和多机主模式下载口通讯参数一致，本例为从人机界面站号1，设置如下图所示：

3、多机从模式2设置

单击“文件/系统设置/设备”，设备模式设置为“多机从模式”，PLC口设置为所连从人机界面的站号，通讯参数和多机主模式下载口通讯参数一致，本例为从人机界面站号2，设置如下图所示：

注意：当采用TP系列人机界面作为多机主模式时，请先将下载口切换至通讯模式（56引脚短接），而后进行与多机从模式人机界面之间的RS485连接功能。
