集逻辑控制，模拟量输入输出于一体
开关量输入：9点（NPN型光耦隔离）开关量输出：10点（继电器型）
模拟量输入：8点（0～10电压），模拟量输出：2点（0～10电压 或 0～20mA）
支持3路AB相输入
支持4路高速计数（20KHZ）
AC220V（E）或DC24V（C）电源
电气规格
| 输入电压 | AC100V~240V |
| 电压允许范围 | AC90V~265V |
| 额定频率 | 50/60Hz |
| 功耗 | 低于12W (TYP2.0W) |
| 允许瞬时停电 | 小于20ms |
| 传感器用电源 | 24VDC±10% 最大400mA |
| 耐电压 | AC1000V-10MA 1分钟(信号与地间) |
| 绝缘阻抗 | DC500V-约10MΩ （信号与地间） |
环境条件
| 操作温度 | 0~50℃ |
| 保存温度 | –10~60℃ |
| 环境温度 | 20~85%（无凝露） |
| 耐振动 | 10~25Hz(X,Y,Z方向各30分钟2G) |
| 抗干扰 | 电压噪声： 1000Vp-p |
| 周围空气 | 无腐蚀性气体 |
| 保护结构 | 适合IP65F |
模拟量输入输出
模拟量输入：8路（0~10V电压）
模拟量输出：2路（0~10V电压或0~20mA）
基本参数表
| 项目 | 模拟量输入（AD） | 模拟量输出（DA） | |
| 电压输入 | 电压输出 | 电流输出 | |
| 模拟量输入范围 | 0~10V | - | |
| 最大输入范围 | DC±18V | - | |
| 模拟量输出范围 | - | DC0~10V（外部负载电阻2KΩ~1MΩ） | DC0~20mA （外部负载电阻小于500Ω） |
| 数字输入范围 | - | 8位二进制数（0~256） | |
| 数字输出范围 | 12位二进制数（0~4095） | - | |
| 分辨率 | 1/4095(12Bit); 转换数据以16进制形式存入PLC(12Bit) | 1/256(8Bit); 转换数据以16进制形式存入PLC（8Bit） | |
| 综合精确度 | 0.8% | ||
| 转换速度 | 15ms/1通道 | 2ms/1通道 | |
| 模拟量用电源 | DC24V±10%,100mA | ||
| 安装方式 | 可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 | ||
| 外型尺寸 | 139×110×93.3（单位cm） | ||

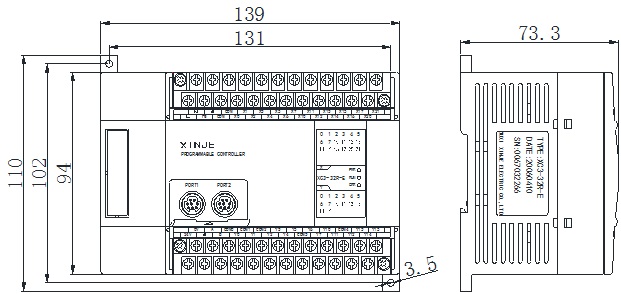

外形尺寸（单位：mm）
