HMI画面编辑简单直观,功能丰富,显示区域支持触摸
LCD显示:480×234像素(7英寸)
功能键多达26个,功能自由设定,按键灵敏、精确
配备双口,优越的通讯功能
可替换的面板面膜结构
性能及特点
1. HMI画面编辑简单直观,功能丰富,显示区域支持触摸
2. LCD显示:480×234像素(7英寸)
3. 功能键多达26个,功能自由设定,按键灵敏、精确
4. 配备双口,优越的通讯功能
5. 前面板防护等级符合IP20
6. 可替换的面板面膜结构
7. 可拆卸的端子结构
一般规格
显示
|
尺寸
|
7.0〞
|
显示颜色
|
256色
|
触摸面板
|
矩阵式数字触摸板
|
使用寿命
|
20000小时以上,环境温度25℃,24小时运行
|
显示区域
|
480*234
|
亮度
|
不可调
|
文字设定
|
英文、中文简体/繁体、日文、韩文等
|
字符大小
|
任意大小,任意字体
|
按键
|
26个
|
存储器
|
画面
|
2MB FlashROM
|
数据
|
1KB SRAM
|
接口
|
Download口
|
RS232/RS485
|
PLC口
|
RS232/RS485/RS422
|
HMI功能及规格
电气特征
|
输入电压
|
DC24V
|
电压范围
|
DC22V~DC26V
|
消耗电流
|
小于260mA
|
允许失电
|
10ms以下(实际失电小于1s)
|
抗电压冲击
|
AC1000V,10mA,小于1分钟(信号与地间)
|
绝缘电阻
|
DC500V,10MΩ以上(信号与地间)
|
环境
|
运行温度
|
0℃~50℃
|
存储温度
|
-20℃~60℃
|
运行湿度
|
10%RH~90%RH(无凝露)
|
抗干扰能力
|
干扰电压:1500Vp-p 脉冲周期:1us 持续时间:1分钟
|
空气
|
无腐蚀性气体
|
结构
|
冷却方式
|
自然风冷
|
外部尺寸(mm)
|
214.0*200.0*60.3
|
面板开孔尺寸(mm)
|
201.5*187.5
|

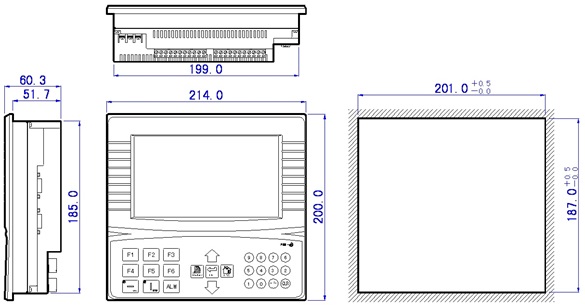

外形尺寸(单位:mm)
